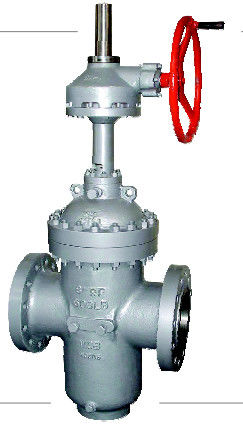

Zasuwa płaska wysokociśnieniowa do odprowadzania żużla DIN 3352 GS-C25 DN700 PN100 Koniec kołnierza

Zasuwa płaska

Cechy konstrukcyjne produktów

●Odlać i zespawać z korpusem dwie konstrukcje

●Pierścień gniazda wykorzystuje pływającą strukturę pierścienia gniazda z uszczelnieniem typu O-ring i przyłożoną siłą wstępnego dokręcania, aby zapewnić dwukierunkowe uszczelnienie wlotu i wylotu;a moment otwierania-zamykania przy tej konstrukcji wynosi 1/2 momentu tylko dla zwykłych zaworów, zdolnych do lekkiego otwierania i zamykania zaworów

●Pierścień gniazda wykorzystuje powierzchnię uszczelniającą wyłożoną PTFE, więc w przypadku uszczelnień PTFE do metalu i metalu do metalu, powierzchnia uszczelniająca z PTFE działa również jako usuwanie brudu z tarczy klinowej.

● W przypadku zaworu z uszczelnieniem metal-metal, na zewnątrz znajduje się wtryskiwacz smaru, smar dostaje się do powierzchni uszczelniającej przez wtryskiwacz i pierścień gniazda, aby zapewnić zerowy wyciek z zaworu.

●Tarcza klinowa zaworu z otworem prowadzącym przepływ jest zawsze montowana z powierzchnią uszczelniającą, zarówno w stanie pełnego otwarcia, jak i pełnego zamknięcia, aby chronić powierzchnię uszczelniającą bez bezpośredniego erozji przez medium, aby wydłużyć czas działania,

● Po całkowitym otwarciu kanał zaworu jest gładki i liniowy, z bardzo małym współczynnikiem oporu przepływu i bez strat ciśnienia, a rurociąg można czyścić za pomocą kulki włosowej.

●Zawór ten wykorzystuje strukturę uszczelnienia z możliwością samouszczelnienia, nie wymaga ciągłej regulacji, charakteryzuje się bardzo lekkim otwieraniem i zamykaniem oraz niezawodnym uszczelnieniem.W uszczelnieniu umieszczona jest struktura wtrysku uszczelnienia gęsiego, aby uzyskać absolutnie niezawodne działanie uszczelnienia i uzyskać prawdziwy zerowy wyciek, rozwiązując problem, aby miejsce uszczelnienia zaworów uniwersalnych było najłatwiejszym wyciekiem na zewnątrz.

●Automatyczne usuwanie wysokiego ciśnienia w komorze wewnętrznej, gdy zawór ma się zamknąć (szczegóły w schemacie zasady działania), aby zapewnić bezpieczeństwo.

●Całkowicie uszczelniona konstrukcja pozostawia dobre właściwości ochronne, odpowiednie do pracy 24-godzinnej.

●Z zaworem ustawiony jest pręt wskazujący lub okienko kontrolne, które pokazuje stan otwarcia-zamknięcia.

●Zasada działania

1,Przy równym ciśnieniu w całym zaworze (i zasuwie w pozycji zamkniętej), a wstępne uszczelnienie (1) tworzy się z podniesionym pierścieniem PTFE na powierzchniach gniazd. (Wkładki gniazda czyszczą obie strony zasuwy za każdym razem, gdy zawór jest otwarty lub zamknięty)

2, Gdy ciśnienie w przewodzie (2) jest przykładane do zaworu, działa on na zasuwę, dociskając ją do pierścienia PTFE na dolnym gnieździe, ściskając go aż do osadzenia gniazda na stalowym gnieździe.W ten sposób powstaje podwójne uszczelnienie... najpierw uszczelnienie PTFE-metal, a następnie metal-metal. Gniazdo jest również mocno wciśnięte w swoje wgłębienie.O-ring (3) zapobiega w tym miejscu przepływowi w dół.

3, Uszczelnienie górne jest zapewnione, gdy ciśnienie w komorze zaworu zostanie spuszczone.Jest to spowodowane siłą ciśnienia w przewodzie działającą na górne gniazdo (4), przesuwającą gniazdo w kierunku bramki i zapewniającą szczelne uszczelnienie PTFE-metal w tym miejscu. W tym samym czasie O-ring (5) tworzy szczelne połączenie z wnęką gniazda.

4, Zawór automatycznie uwalnia się od nadmiernego ciśnienia w komorze zaworu. Gdy ciśnienie w komorze zaworu przekracza ciśnienie w przewodzie... z takich przyczyn, jak rozszerzalność cieplna... gniazdo górne jest wpychane z powrotem do wnęki, a nadciśnienie we wnęce zaworu jest usuwane między siedzenie i bramkę w kolejce.
