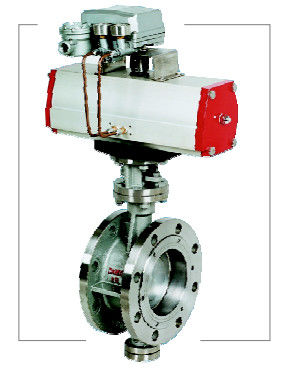

100mm 110mm 10 cali 12 cali motylkowy zawór sterujący 40mm 50mm 65mm 25mm

Zawór motylkowy

aplikacja

Seria zaworów motylkowych może być stosowana do żywności, napojów, medycyny, przemysłu chemicznego, przemysłowego uzdatniania wody w ochronie środowiska, wysokich budynków, zaopatrzenia w wodę, drenażu i gazu itp. Służy do uruchamiania, zatrzymywania lub regulacji średniej ilości przepływu, główny cechy struktury.

Cechy konstrukcyjne produktów

1, Prosta konstrukcja, mała objętość, niewielka waga, mały wymiar instalacji.

2, Posiadając dwa rodzaje materiału uszczelniającego: miękki i twardy, może być stosowany w różnych warunkach pracy, z dobrymi właściwościami uszczelniającymi.i długą żywotność.

3, Zawór motylkowy zaprojektowany w konstrukcji przeciwpożarowej może zapobiec rozszerzaniu się przypadkowego pożaru, gdy miękkie uszczelnienie gniazda zaworu motylkowego zapali się i uszkodzi, pierścień uszczelniający ze stali nierdzewnej da luz, aby zawór motylkowy zachował awaryjną szczelność,

4, w stanie całkowicie otwartej przepustnicy, ma niewielki opór przepływu, aw stanie częściowo otwartej przepustnicy, ilość przepływu może być kontrolowana z wyczuciem.

5, mały moment napędowy, prosta i szybka obsługa

Analiza zasady uszczelniania

1. Zasada uszczelnienia pojedynczego mimośrodowego zaworu motylkowego

Ponieważ środek bezwładności dysku (środek wrzeciona zaworu) i sekcja uszczelniająca dysku są ustawione mimośrodowo (a), powoduje to stopniowe oddzielanie sekcji uszczelniającej dysku od sekcji uszczelniającej gniazda zaworu w podczas otwierania przepustnicy, gdy dysk obraca się do 20 ° -25 °, sekcja uszczelniająca dysku całkowicie oderwie się od sekcji uszczelniającej gniazda zaworu, a po całkowitym otwarciu szczelina X zostanie utworzona w dwóch sekcjach uszczelniających , dzięki czemu względne zużycie mechaniczne i wytłaczanie zmniejszają się między dwiema sekcjami uszczelniającymi i zapewniają uszczelnienie przepustnicy.

2. Zasada uszczelnienia zaworu motylkowego z podwójnym mimośrodowym uszczelnieniem

Ponieważ środek obrotu tarczy (środek trzpienia zaworu) tworzy polaryzację w rozmiarze (b) z linią środkową tulei zaworu, opartą na pojedynczym mimośrodowym zaworze motylkowym, co powoduje, że sekcja hamulca tarczowego jest oddalona z sekcji uszczelniającej gniazda zaworu szybciej niż pojedyncze zawory motylkowe z mimośrodowym uszczelnieniem, w trakcie otwierania zaworu motylkowego, gdy dysk obraca się do 8 ° ~ 12 °, sekcja uszczelniająca dysku całkowicie oderwie się od uszczelnienia części gniazda zaworu i po całkowitym otwarciu.większa szczelina Y powstanie w dwóch odcinkach uszczelniających.Konstrukcja tego rodzaju zaworu motylkowego może znacznie zmniejszyć zużycie mechaniczne, wytłaczanie i odkształcenie oraz poprawić skuteczność uszczelnienia zaworu motylkowego.

3. Zasada uszczelnienia trzech mimośrodowych przepustnic

Ponieważ linia środkowa gniazda zaworu tworzy polaryzację w kąt B z linią środkową tulei zaworu, w oparciu o podwójny mimośrodowy zawór motylkowy, co powoduje, że sekcja uszczelniająca zaworu dyskretnie odrywa się od sekcji uszczelniającej gniazda zaworu w momencie otwarcia i stykają się z sekcją uszczelniającą gniazda zaworu w momencie zamykania, podczas otwierania i zamykania. Po całkowitym otwarciu w dwóch sekcjach uszczelniających zostanie utworzona szczelina Y taka sama jak podwójny mimośrodowy zawór motylkowy. Konstrukcja tego rodzaju zaworu motylkowego może całkowicie usunąć mechaniczne zużycie i zarysowanie między dwiema sekcjami uszczelniającymi oraz znacznie poprawić skuteczność uszczelnienia i żywotność zaworu motylkowego.

4. Zasada uszczelnienia różnych mimośrodowych zaworów motylkowych

Unikalną cechą różnych mimośrodowych zaworów maślanych jest wałek uchwytu zaworu do montażu dysku, o strukturze trzyczęściowej. Istnieją dwie części z koncentrycznym wałem, uchwytu zaworu w stylu trzyczęściowym, ale środkowa linia środkowego wału jest odległość między linią środkową a linią szalu po obu stronach, a dysk jest zainstalowany w części środkowego wału. Ta mimośrodowa konstrukcja może sprawić, że dysk będzie typu podwójnego mimośrodu w sytuacji pełnego otwarcia, ale w pojedynczym mimośrodzie typ, gdy dysk jest obracany.Zbliżając się do zamknięcia, dysk przesunie się w kierunku stożka uszczelniającego, a sekcja uszczelniająca dysku i gniazda zaworu jest niezawodna w działaniu uszczelnienia, ze względu na funkcję mimośrodowego wału.
